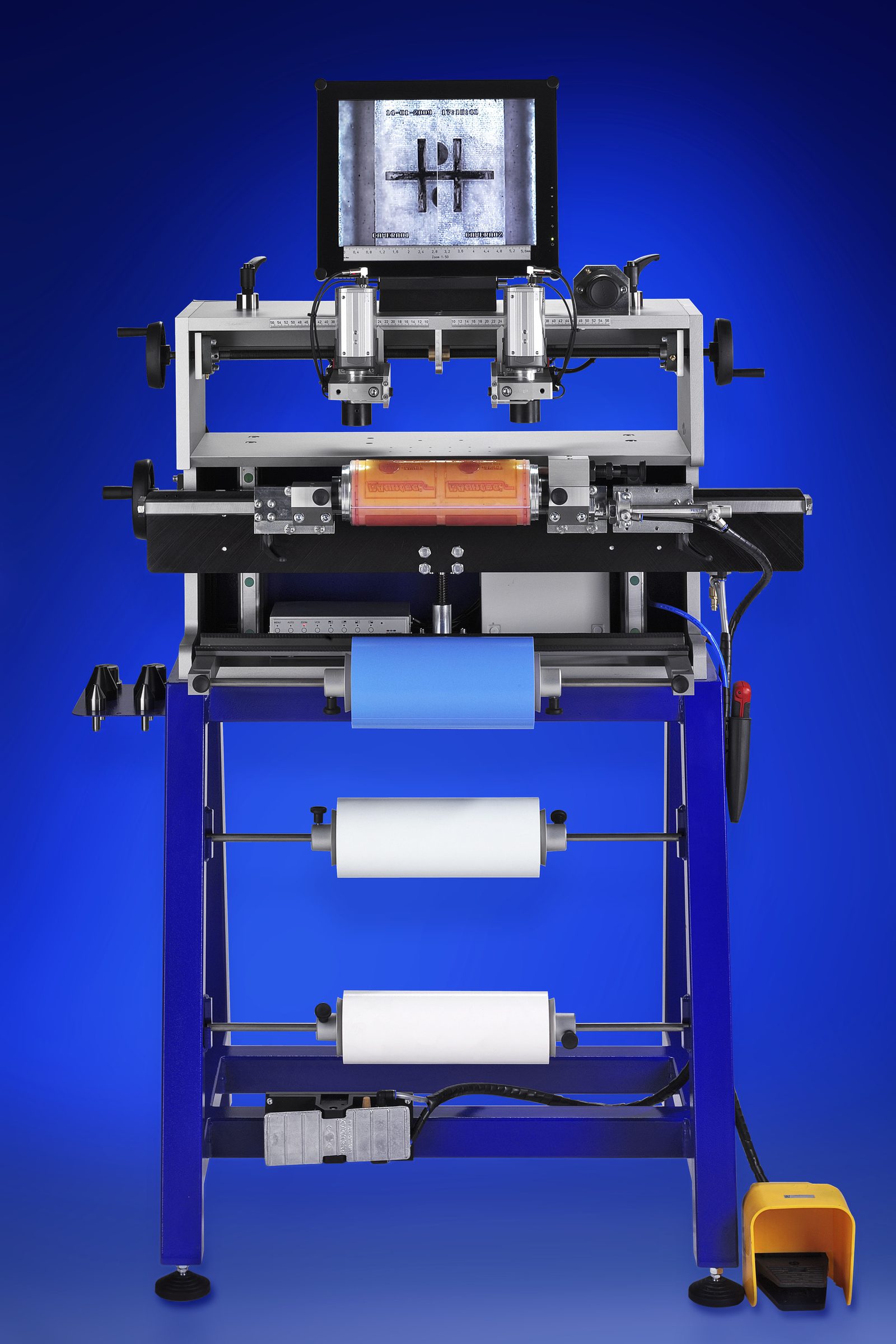

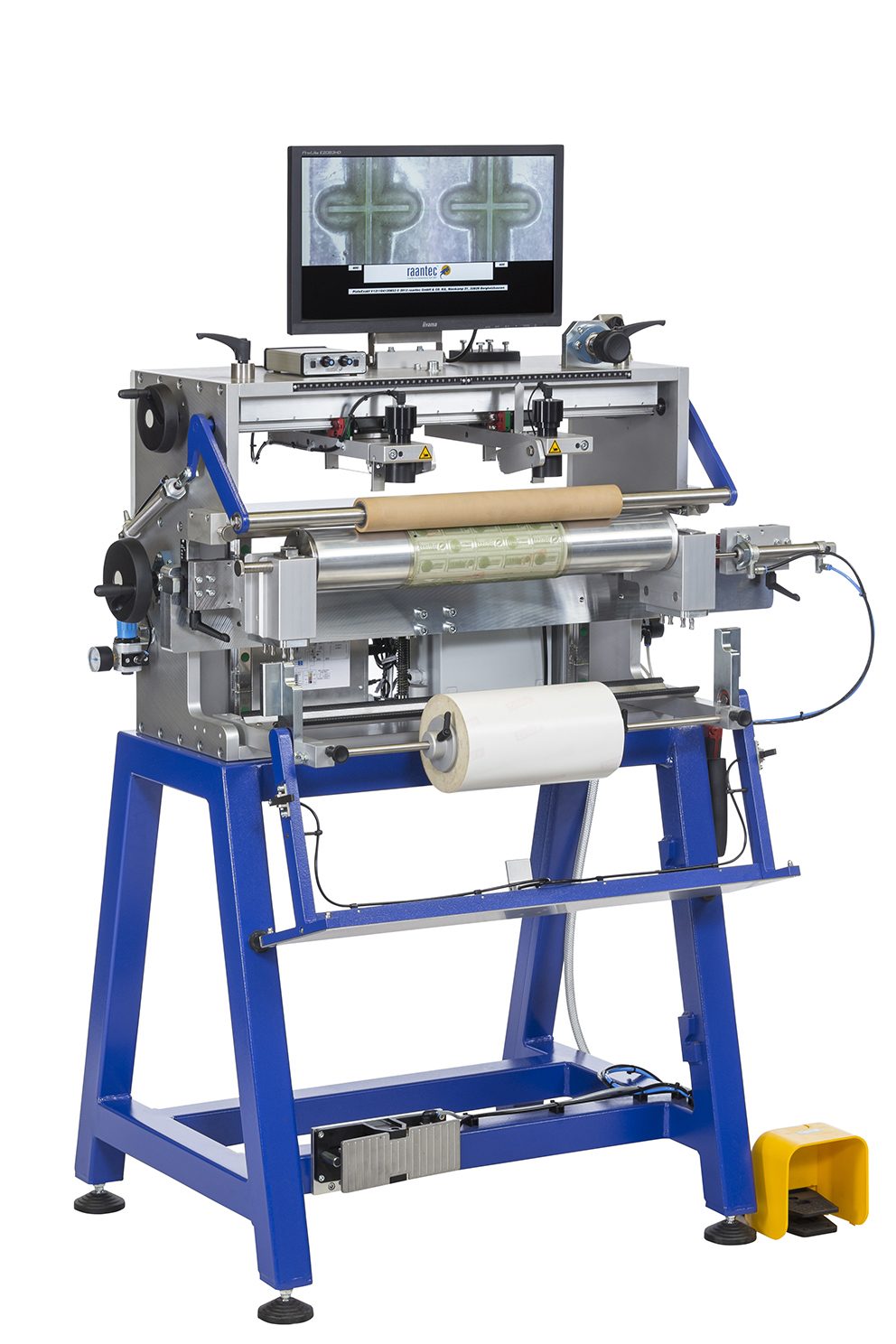

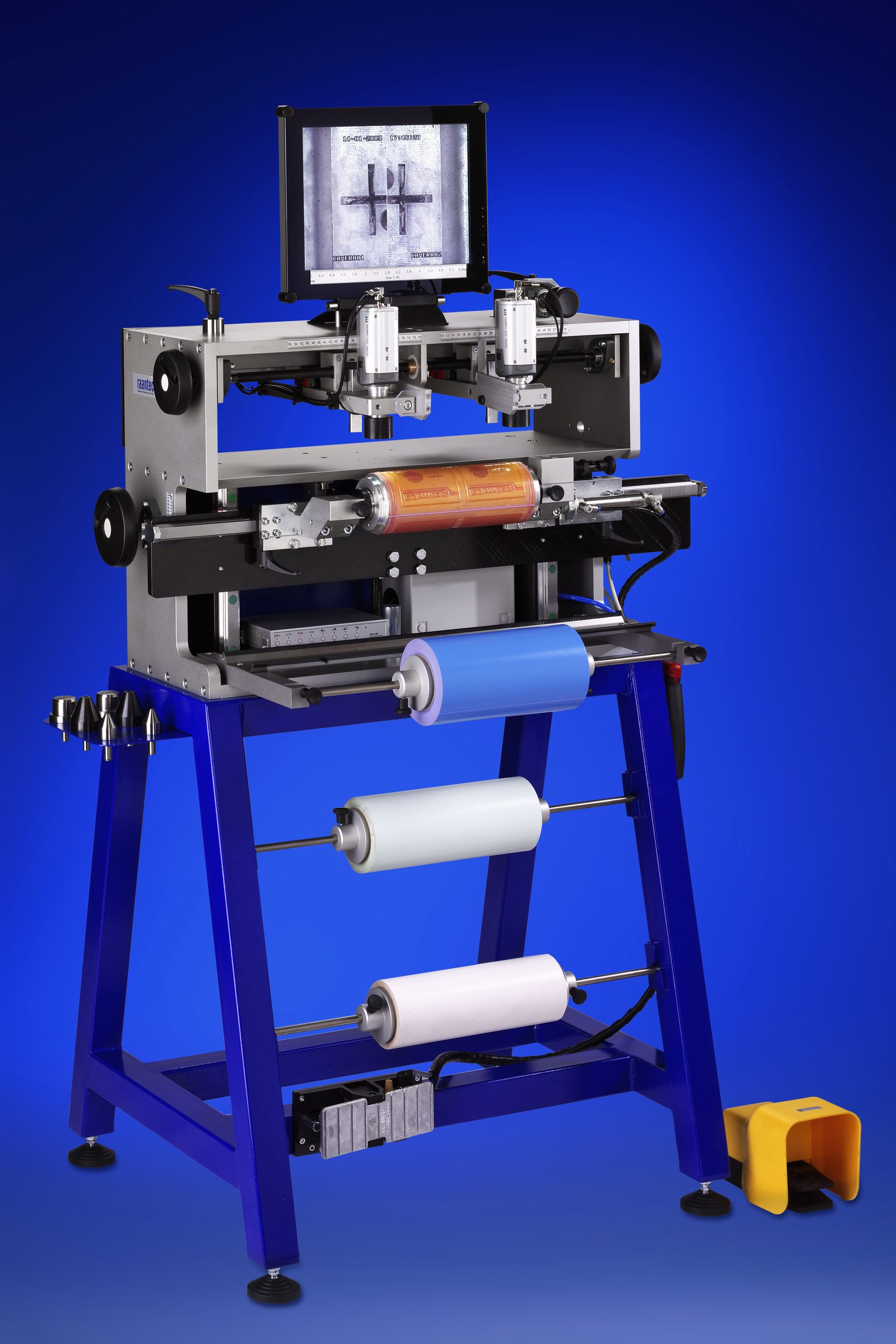

PlateExakt ist raantecs Präzisionslösung für die Klischee-Montage – die exakte, kamerabasierte Positionierung und Montage von Druckklischees auf Sleeves oder Zylindern.

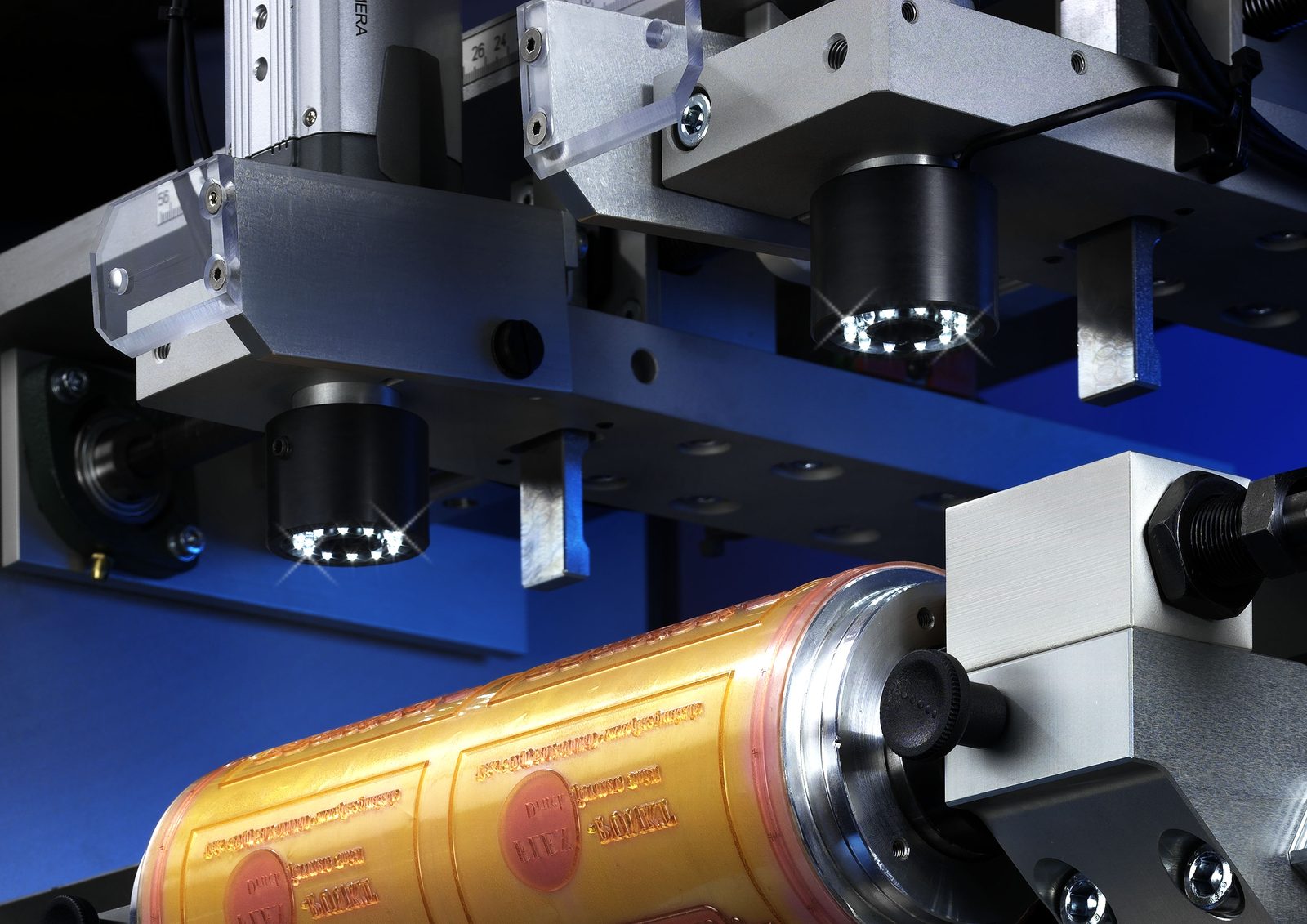

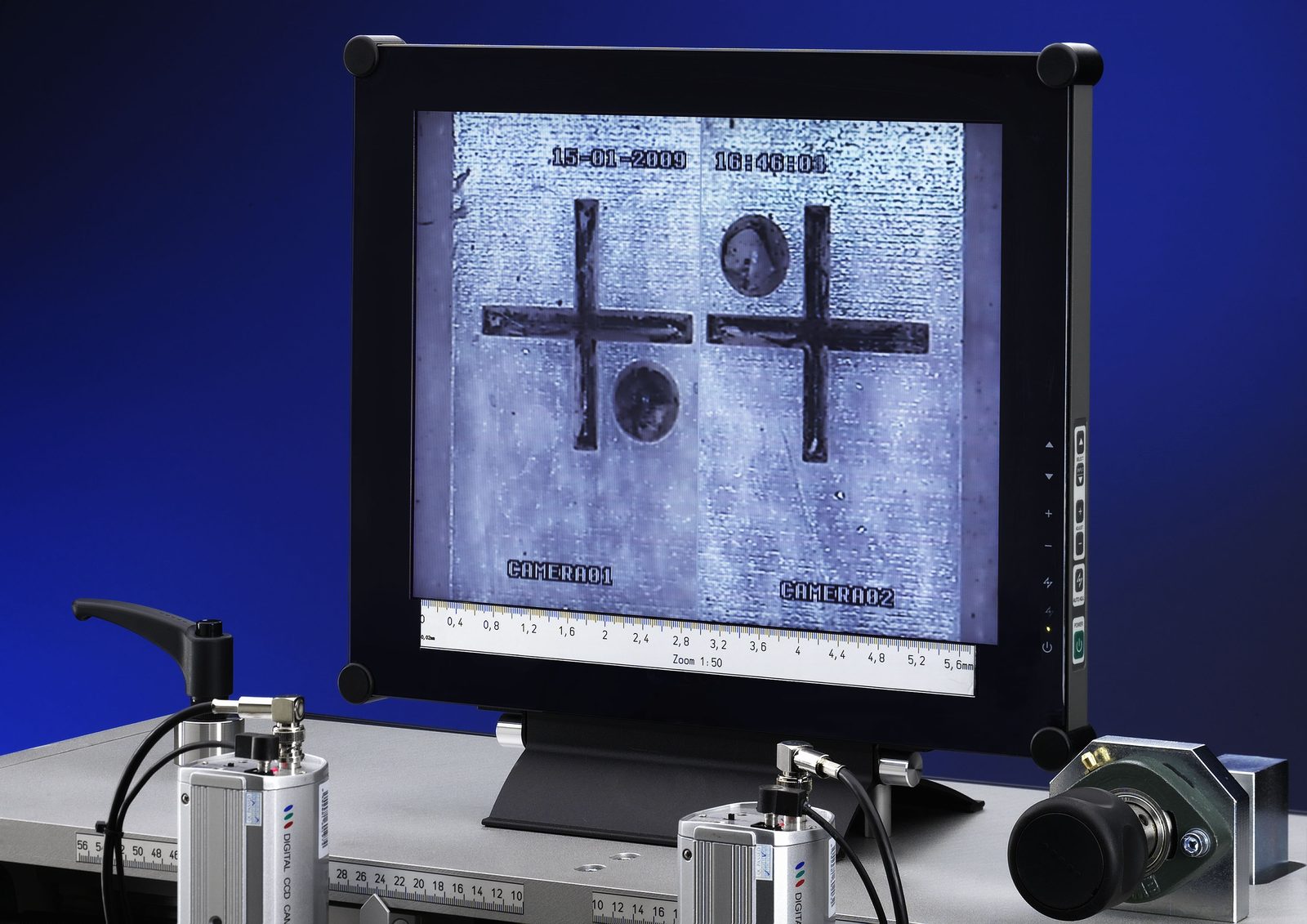

Zwei hochauflösende Kameras (50-fache optische Vergrößerung) erfassen die Passermarken auf dem Klischee und positionieren es exakt auf dem Sleeve bzw. Zylinder. Die "Proof"-Funktion zeigt Abweichungen in Millimetern direkt am Monitor – für prozesssichere, wiederholgenaue Montage.
Nutzen Sie bestehende, getestete und von raantec entwickelte Sonderlösungen und stellen Sie sich Ihre individuelle, auf Ihren Prozess zugeschnittene PlateExakt zusammen. Sprechen Sie uns direkt an – wir konfigurieren gemeinsam mit Ihnen, auch individuelle Kundenwünsche realisieren wir nach Absprache.
Darüber hinaus gibt es die Modelle PlateExakt 1400 und 1700 für noch größere Druckbreiten (wideweb) – Details dazu gerne auf Anfrage.
| Maß/Wert | PlateExakt 600 | PlateExakt 900 | PlateExakt 900 XL |
|---|---|---|---|
| Betriebsspannung | 100–240 V, 50–60 Hz | ||
| Pneumatik | 4–6 bar | ||
| Länge | 1.200 mm | 1.500 mm | 1.583 mm |
| Breite | 770 mm | 875 mm | 935 mm |
| Höhe | 1.760 mm | 1.760 mm | 1.760 mm |
| Gewicht | 230 kg | 320 kg | 320 kg |
| Zylinder-Ø max. | 230 mm | 243 mm | 291 mm |
| Drucklänge max. | 722 mm | 763 mm | 915 mm |
| Zylinderbreite max. | 620 mm | 990 mm | 990 mm |
| Druckbreite max. | 610 mm | 910 mm | 910 mm |
| Zylindergewicht max. | 30 kg | 40 kg | 40 kg |
Sprechen Sie mit uns über Ihre Klischee-Montage.
